VAN BI INOX 10UTB KITZ

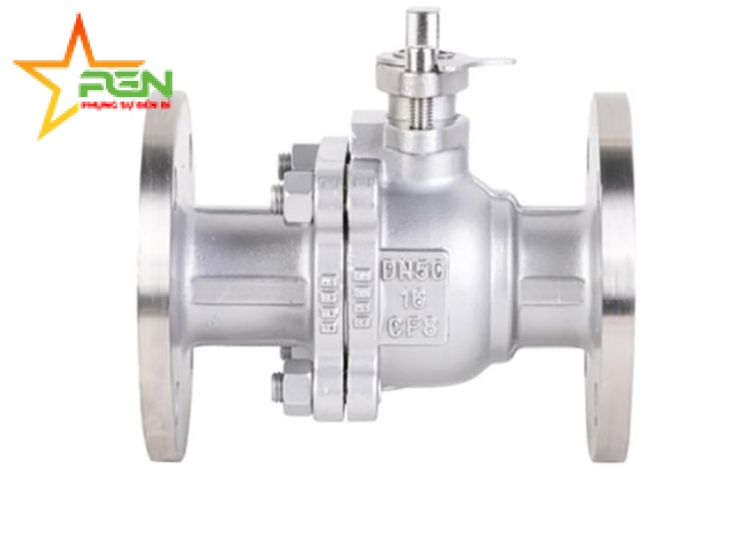

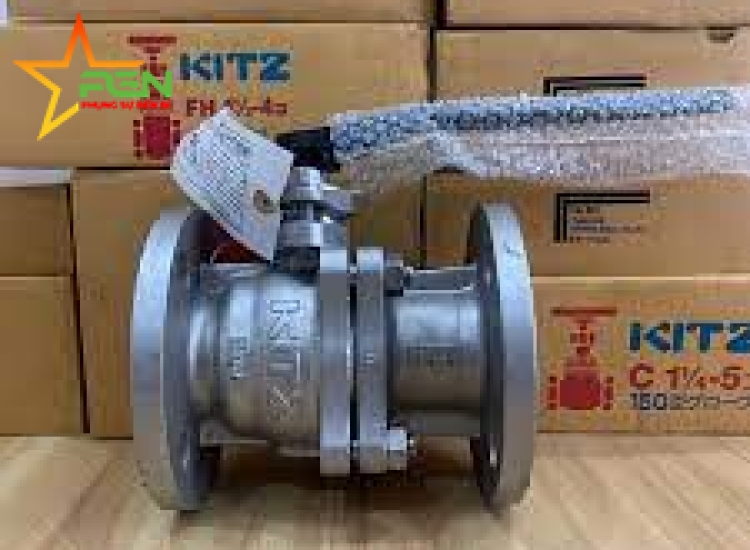

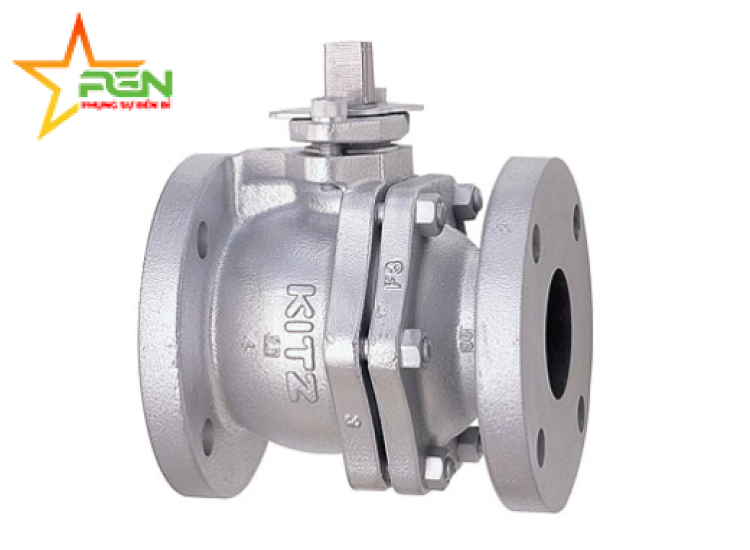

Van bi inox 304/316 KITZ 10UTB là dòng van bi tay gạt 2 thân chế tạo từ inox ,một thiết bị cơ khí được làm từ Inox 304/316 (SCS13A/CF8),kết nối mặt bích tiêu chuẩn JIS 10K đến từ thương hiệu Nhật Bản, sử dụng gốc quay nhỏ hơn hoặc bằng 90 độ, để đóng mở điều tiết dòng chảy của lưu chất trong hệ thống đường ống. Đĩa của Van là là một viên bi có chất liệu là kim loại hoặc nhựa được đục lỗ xuyên qua tâm.
Thông số kỹ thuật cơ bản
• Model : 10UTB (Inox 304 / SCS13A) và 10UTBM (Inox 316 / SCS14A).
• Kích Thước : 15A – 200A (1/2″- 8 ″)
• Kiểu kết nối: Lắp mặt bích tiêu chuẩn JIS 10K.
• Vật liệu cấu tạo (10UTBM) : Thân và bi van bằng Inox 316 (SCS14A / SUS316).
• Gioăng làm kín: PTFE hoặc H-PTFE chịu nhiệt.
• Áp lực làm việc tối đa: 10 kgf/cm² (~1.0 MPa).
• Nhiệt độ làm việc: Lên đến 150°C – 220°C tùy loại đệm.
• Bộ điều khiển khí nén (ACTUATOR) : FA, FAS
• Kiểu vận hành (OPERATION) : Tác động kép / Hồi vị bằng lò xo
• Model bộ điều khiển : FA-1, FA-2, FA-3, FA-4, FA-5, FA-6 hoặc FAS-1, FAS-2, FAS-3, FAS-4, FAS-5, FAS-6.
• Lưu chất sử dụng: Nước, hơi nước, khí nén, hóa chất, xăng dầu.
• Hãng sản xuất / Xuất xứ: KITZ / Nhật Bản, nhà máy ở Thái Lan
♦ Đặc điểm và ưu điểm
- Thiết kế dạng 2 thân (2-piece) chắc chắn, lưu thông dòng chảy tốt.
- Chất liệu inox 316 (Model 10UTBM) chống ăn mòn tuyệt vời trong môi trường hóa chất hoặc nước biển.
- Thương hiệu uy tín, chất lượng đáng tin cậy: Van bi KITZ 10UTB được sản xuất bởi KITZ, thương hiệu chuyên về van công nghiệp, nổi tiếng với độ bền, độ tin cậy và khả năng vận hành ổn định.
- Khả năng chống ăn mòn tốt: Thân van sử dụng inox 304, giúp van có khả năng chống ăn mòn tốt trong nhiều môi trường làm việc, phù hợp với các hệ thống nước, dầu, khí và một số môi trường hóa chất.
- Khả năng chịu áp suất và nhiệt độ: Van bi KITZ 10UTB có khả năng làm việc ở điều kiện áp suất và nhiệt độ tương đối cao. Theo thông tin trong tài liệu, van có thể chịu áp suất 1,0 MPa tại 232°C và 1,4 MPa tại 200°C.
- Thiết kế mặt bích JIS 10K: Kết nối mặt bích JIS 10K giúp van dễ dàng lắp đặt vào các hệ thống đường ống sử dụng tiêu chuẩn JIS, đồng thời thuận tiện cho việc tháo lắp , bảo trì và thay thế nhanh chóng trên hệ thống đường ống công nghiệp.
- Kết cấu van bi vận hành nhanh: Cơ cấu đóng/mở bằng bi van xoay 90°, cho phép đóng mở nhanh, giảm thời gian vận hành và phù hợp với các hệ thống cần kiểm soát dòng chảy thường xuyên.
- Khả năng làm kín tốt: Van sử dụng ghế van PTFE, giúp tạo độ kín tốt khi van ở trạng thái đóng, đồng thời PTFE có khả năng chịu hóa chất và nhiệt độ tương đối tốt trong phạm vi thiết kế.
- Độ bền cơ học cao: Thân van inox và các bộ phận tiếp xúc dòng chảy được thiết kế chắc chắn, giúp van duy trì độ ổn định trong quá trình vận hành và giảm nhu cầu bảo trì.

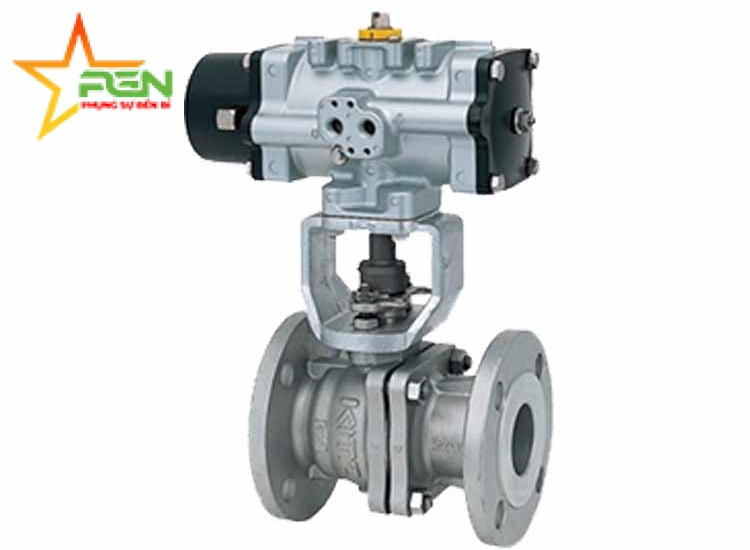

- Có thể kết hợp bộ truyền động khí nén: Model 10UTBM có thể được trang bị bộ điều khiển khí nén FA hoặc FAS, phù hợp với các hệ thống tự động hóa cần điều khiển đóng/mở van từ xa.
♦ Tên gọi khác: van bi kitz điều khiển khí nén; van bi kitz inox 316; van bi kitz 10UBTM; van bi kitz khí nén; van bi kitz đầu khí nén; van bi kitz điều khiển bằng khí nén
♦ Lưu ý khi lắp đặt Kitz 10UTB 10UTBM
Các lưu ý khi lắp đặt van đóng nhanh 10UTB để đảm bảo đúng kỹ thuật và kéo dài tuổi thọ van.
– Vệ sinh sạch sẽ vị trí cần lắp đặt trên đường ống
– Mặt bích kết nối trên đường ống là bích JIS10K
– Lắp đăt van theo hướng mũi tên trùng theo đường đi của môi chất
– Lắp đặt tay gạt theo mọi hướng tùy thích và thuận tiện thao tác
– Không sử dụng cho các ứng dụng chịu nhiệt lớn hơn 220°C như hơi quá nhiệt, dầu nóng
– Không sử dụng cho hóa chất axit hoặc kiềm.
♦ Ứng dụng đa dạng:
• Van có thể được sử dụng trong nhiều hệ thống công nghiệp như cấp thoát nước, xử lý nước, dầu khí, khí gas, hóa chất, hệ thống đường ống công nghiệp và các ứng dụng xây dựng – cơ điện (MEP).
• Dùng để đóng mở nhanh dòng chảy trên đường ống công nghiệp.
• Phù hợp cho hệ thống hơi nước nóng, khí nén, dầu, gas và hóa chất.
*** Tóm lại
Van bi inox 304/316 KITZ 10UTB nổi bật ở sự kết hợp giữa thương hiệu uy tín, thân inox, khả năng chống ăn mòn, kết nối mặt bích JIS 10K, độ kín tốt và khả năng làm việc trong điều kiện áp suất – nhiệt độ cao. Đây là dòng van phù hợp cho các hệ thống đường ống công nghiệp yêu cầu độ bền và vận hành ổn định.
